Sampling Oscilloscope 取樣示波器
NEXUSTEST Sampling Oscilloscope 取樣示波器系列採用高精度等效時間取樣與眼圖重建技術，專為高速光通訊測試而設計，可提供高頻寬、高靈敏度的光訊號量測能力。支援 NRZ 與 PAM4 訊號分析，可有效因應高速光訊號量測、PAM4 眼圖分析及高速光模組一致性驗證等測試需求，適用於高速光模組、矽光子、高速收發器及 AI 資料中心等應用，協助產品研發、驗證與量產測試。
關鍵特色
- 支援 NRZ、PAM4 高速光訊號分析
- 支援眼圖量測、TDECQ、OMA 等光通訊測試
- 提供光/電訊號同步量測能力
- 支援 IEEE、OIF、Ethernet 等高速光通訊測試
- 適用於研發、驗證及量產測試
- 可搭配 Clock Recovery、BERT 等設備建立完整測試平台
應用場景
- 高速光模組研發與驗證
- AI 資料中心光互連驗證
- PAM4 光訊號眼圖分析
- 矽光子元件測試
- 光收發器研發與量產測試
- 光通訊實驗室與測試中心
測試項目
- 眼圖（Eye Diagram）分析
- TDECQ 量測
- OMA 光調變振幅量測
- 消光比（Extinction Ratio）量測
- PAM4／NRZ 訊號分析
- 光／電訊號同步量測
- 高速光通訊一致性測試
| 型號一覽 | |||
|---|---|---|---|
| 規格 | DCA4201 | DCA6201 | DCA1065 |
| 光通道頻寬 | 12 GHz | 30 / 50 GHz | 65 GHz |
| 電通道頻寬 | 20 GHz | 33 / 50 GHz | |
| 支援調變 | NRZ | NRZ、PAM4 | NRZ、PAM4 |
| 最大資料速率 | 12.5 Gbps | 53.125 GBaud PAM4 | 112 GBaud PAM4 |
| 光波長範圍 | 750–1650 nm | 800–1650 nm | 1250–1600 nm |
| 最大光輸入功率 | +5 dBm | +7 dBm | +5 dBm |
| 最大電輸入功率 | -3 dBm | +1 dBm | |
| 通道數 | 1 光 + 1 電 | 最多 4 通道 | 最多 4 通道 |
| 適合應用 | 10G 光模組 | 400G ／ 800G 光模組 | 800G ／ 1.6T 光模組 |
產品

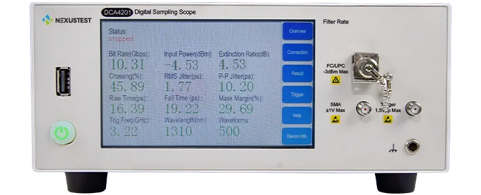

12 GHz 頻寬，適用 10G 光模組測試

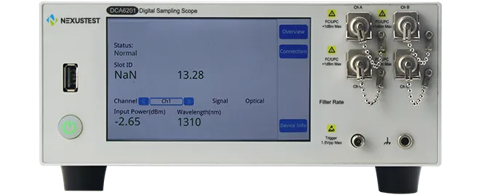

53 GHz 頻寬，支援 400G／800G 光模組

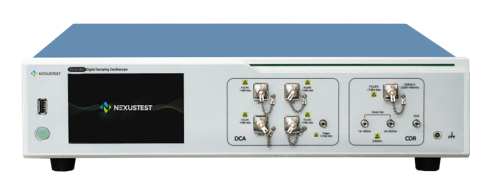

110 GHz 頻寬，支援 800G／1.6T 光通訊
