i-CTS 高速線纜產線測試方案

I – CTS 高速線纜產線測試方案

40GHz High Speed Cable Test System
高速線材與互連測試解決方案
產品介紹
i-CTS40 是一套專為 High Speed Cable 與高速互連(Interconnect)測試所設計的量測系統,適用於 PCIe、Ethernet(802.3)、SAS、OIF、InfiniBand 等高速傳輸介面。系統整合高頻向量網路分析儀(VNA)與高頻切換矩陣,可在 100kHz 至 40GHz 的頻率範圍內,進行單端與差分 S-parameter 量測。
面對高速訊號傳輸對訊號完整性(Signal Integrity)的嚴格要求,i-CTS40 提供高精度、可重現且高效率的量測能力,協助工程與測試團隊在設計驗證與品質管控階段,準確掌握線材與互連通道的實際效能。
測試能力與支援標準
i-CTS40 適用於多種高速通訊與互連應用,包含但不限於:
- • PCIe 高速線材測試
- • Ethernet(802.3)高速線纜量測
- • SAS / OIF / InfiniBand 互連測試
- • 高速背板與連接器測試
支援單端與差分通道量測,滿足高速系統設計與驗證需求。
核心測試項目
系統可量測並分析多項關鍵高速訊號指標,包括:
- • Single-ended / Differential S-parameter
- • Time Domain Impedance
- • Phase / Time Delay 與 Skew
- • IRL / ILD / ILD RMS
- • NEXT / FEXT / ICN / ccICN / ICR
- • COM / ERL
這些量測項目可有效評估高速通道的插入損耗、反射、串擾與整體通道品質。
系統架構與擴充性

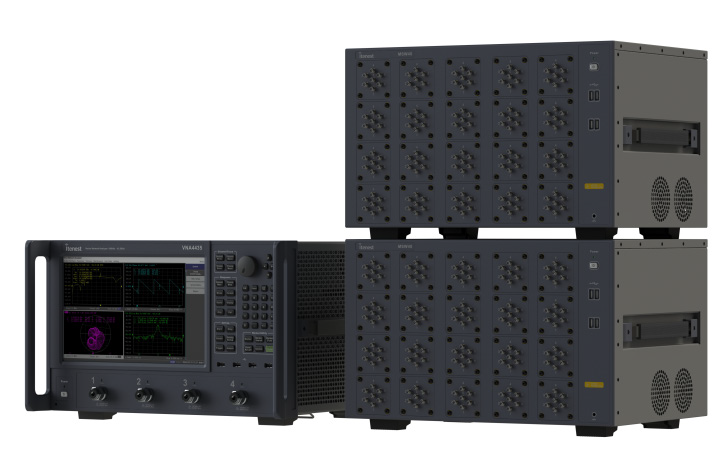

i-CTS40 採用模組化架構設計,核心包含:
- • 高頻 VNA(最高 43.5GHz)
- • 高頻切換矩陣(最高支援 192 ports)
- • 高速自動量測與資料擷取
可依測試需求彈性擴充測試埠數,適合大量線材與多通道測試環境,同時兼顧量測速度與精度。
應用情境
- • 高速線材與連接器研發驗證
- • 高速介面量產測試與品質檢測
- • 資料中心與高速通訊設備測試
- • 高頻互連與訊號完整性分析
i-CTS 優勢
- • 支援最高 40GHz 高速線材測試
- • 完整 Signal Integrity 量測能力
- • 高埠數、高效率自動化量測
- • 適用於研發、驗證與量產測試
聯恩電子提供 i-CTS 產品諮詢與技術支援服務,協助客戶依實際測試需求規劃合適的高速線材與互連測試系統。
規格書下載: i-CTS40規格書
