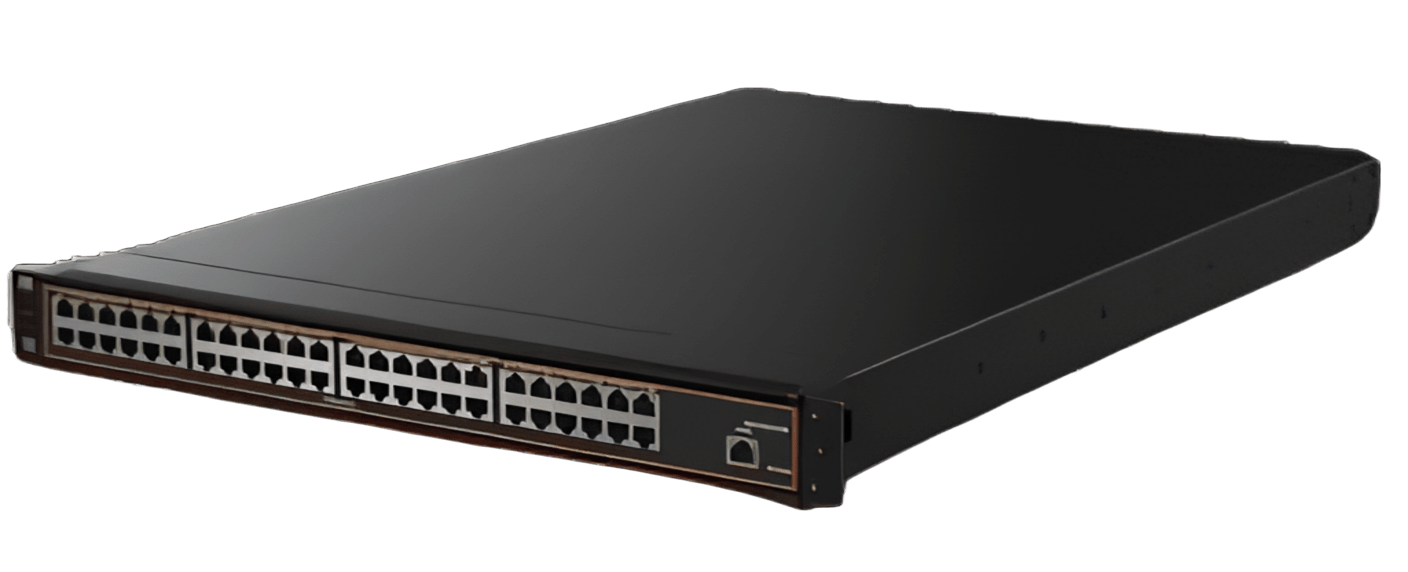

PoE 可程式負載模擬測試儀
PoE 可程式負載模擬測試儀
方案概述
PoE 可程式負載模擬測試儀是一款專為 PSE 電源供應能力驗證所設計的高可靠度測試裝置， 內建多通道 PoE 負載模組，全面支援 IEEE 802.3bt / 802.3af / 802.3at 標準及非標 PSE。無論是工程端佈線檢測、產線快速驗證，或是多埠 PSE 的協同運作能力測試， 皆能提供穩定、精準且高效率的測試體驗。
產品亮點 Features
- • 支援 IEEE 802.3bt / 802.3af / 802.3at 與非標 PSE
- • 支援 PD Class 4 與 Class 8 功耗等級
- • 最高可達 90W 單連結負載（依型號而定）
- • 測試中可動態調整負載功率
- • 完整的 PoE 取電流程、PSE 類型、線序檢測
- • 高效散熱設計，確保長時間高功率測試的穩定性
- • 整合 PSE 功率分析 + 最高 10Gbps 網路資料轉發測試
- • Ethernet 介面管理，操作簡潔直覺
- • 標準 19 吋機架式設計，便於擴充與疊放
應用場景 Applications
- • PSE 持續供電能力測試
- • PSE 相容性 / 協同運作性測試
- • 佈線工程供電確認
- • 產線快速 PoE 功能檢測
- • 多埠 PSE 併發與穩定度驗證

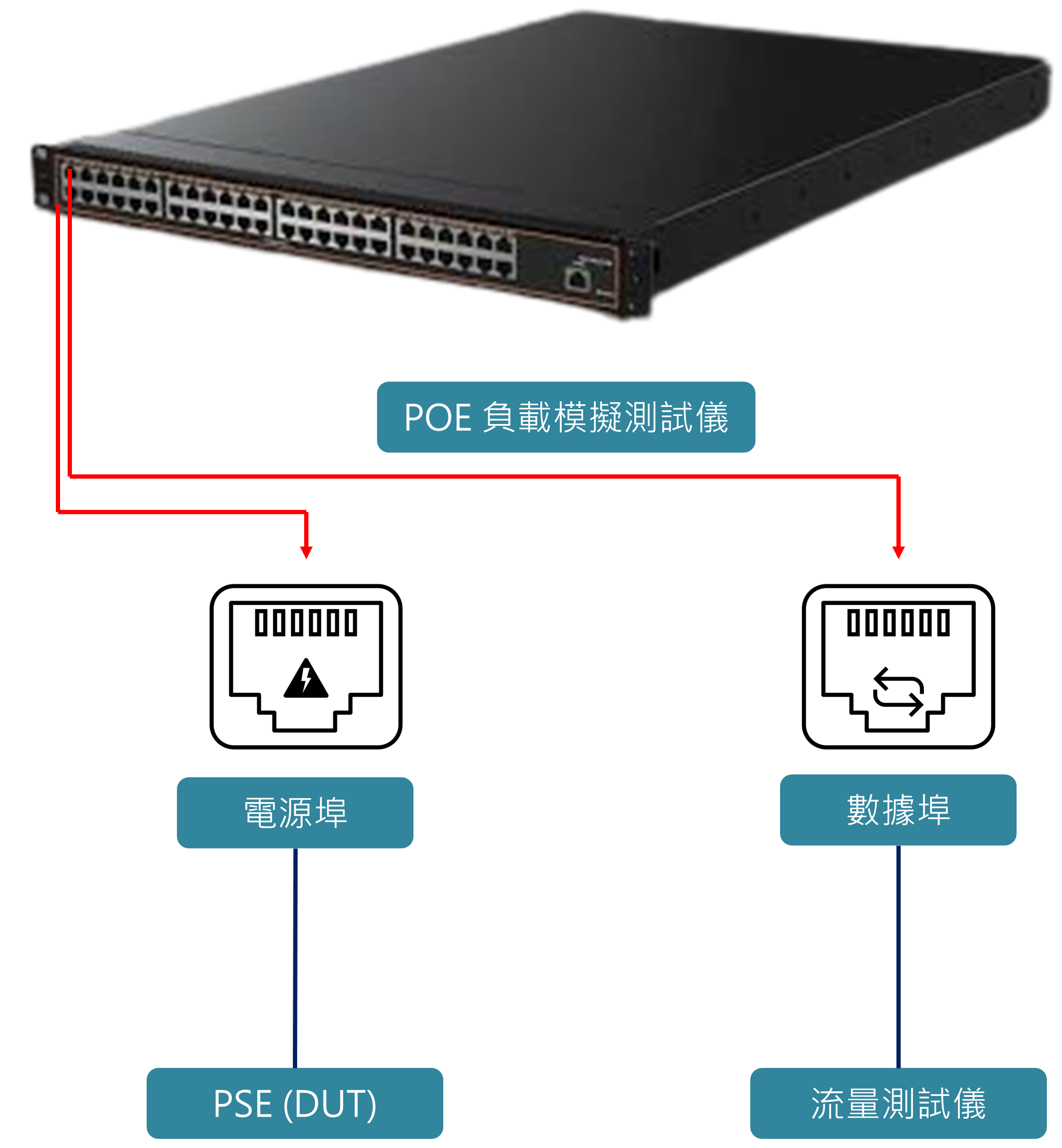

應用示意圖：PoE 功能與網路資料轉發
每個通道具備雙網路埠：其中一個用於模擬 PD 執行 PoE 取電與負載測試， 另一個可同步轉發資料至網路測試儀，用於流量與效能驗證。多台 PoE 負載測試儀亦可同時併用，輕鬆擴充測試通道， 打造更大規模的測試環境。
.png)
產品型號 Model
| 模組名稱 | 中功率 PoE 負載測試儀 | 高功率 PoE 負載測試儀 |
|---|---|---|
| 型號 | PD30P24A | PD90P24A |
| 通道數 | 24 | 24 |
| 單通道功率 | 30W (±1.5W) | 90W (±2W) |
| 電源 | 1 × 可插拔 220V 系統電源 | |
| 散熱 | 3 × 風扇模組 | |
| 乙太網速率 | 10M / 100M / 1G / 2.5G / 5G / 10Gbps | |
| 標準 | IEEE 802.3af / at / bt | |
| 尺寸 | 440 mm × 660 mm × 43.6 mm | |
| 工作溫度 | -10°C ~ 40°C | |
| 儲存溫度 | -10°C ~ 50°C | |
| 濕度 | 0% ~ 85% RH （非冷凝） | |

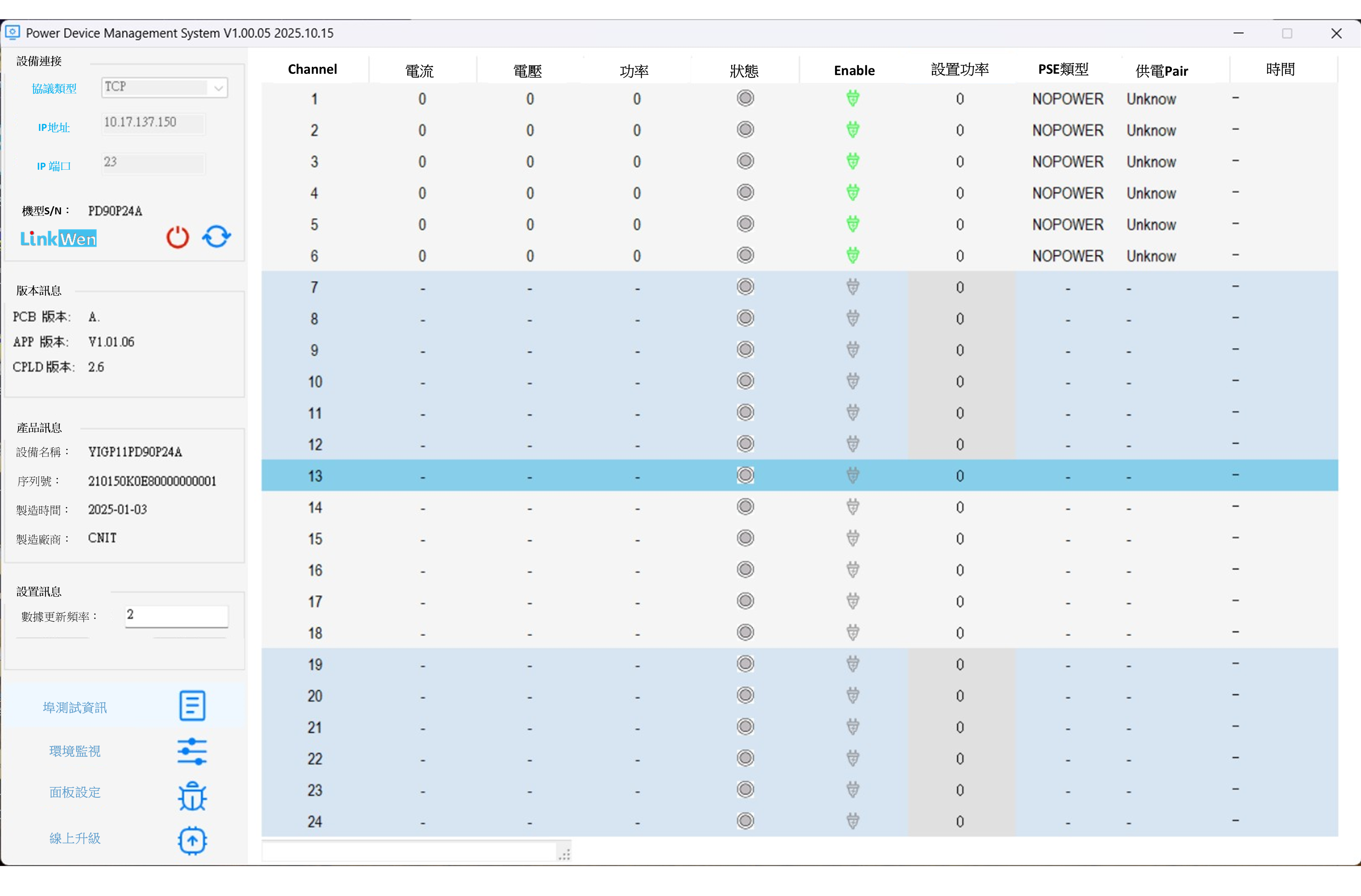

軟體介面
.png)
