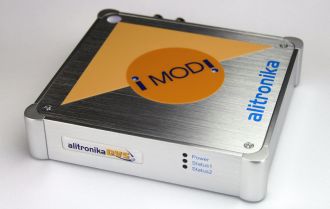

AT278USB

Bộ điều chế đa tiêu chuẩn nhỏ nhất
Bộ điều chế DVB-T / H / C (QAM-A / B / C) & ATSC 8-VSB
Bộ chuyển đổi nâng cấp VHF & UHF
Đầu ra IF & RF
Đầu vào DVB-ASI

Các tính năng tiêu chuẩn:

Kết hợp COFDM, QAM & ATSC Modulator với VHF & UHF Upconverter.

USB 2.0tốc độ cao

WTrình điều khiển Windows XP, Vista, Windows 7 (64bit) + Trình điều khiển SDK & Linux.

Đi kèm với Phần mềm ứng dụng của DVSStation3 Alitronika.

Hỗ trợ DVB Theo Tiêu chuẩn A1010 Rev1 và EN50083.

Điều chế các tệp Luồng truyền tải từ Đĩa cứng.

Điều chế Luồng truyền tải từ đầu vào ASI.

Tất cả các quá trình điều chế được thực hiện bởi phần cứng để không có tải trên bộ xử lý PC, Vì vậy,
không cần phải có một PC hiệu suất cao đắt tiền.

Hỗ trợ chế độ Burst hoặc liên tục, kích thước gói tin 188 và 204.

Tốc độ bit:
- DVB-T/H : 4.98 MB/s đến 31.67 MB/S.
- DVB-C : 14 MB/s đến 65 MB/S.
- ATSC : 10.76 MBaud đến 19.30 MBaud.
Đầu vào

Đầu vào DVB-ASI.
Đầu ra

Đầu ra RF.

Đầu ra IF.

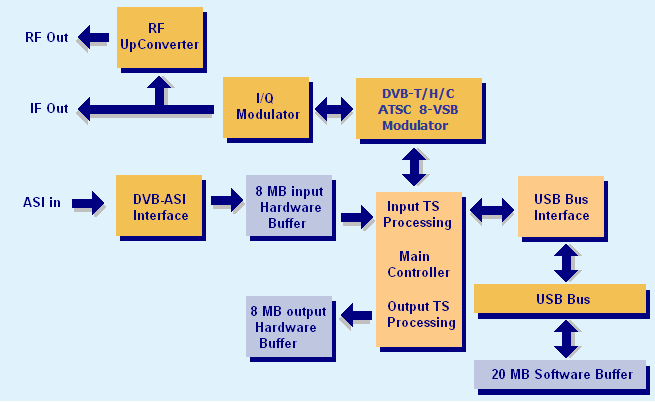

SƠ ĐỒ KHỐI :

AT278USB

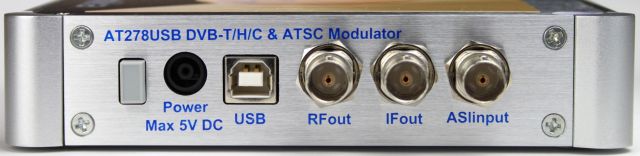

KẾT NỐI:

AT278USB

ỨNG DỤNG:

Được nhắm mục tiêu cho các Chuyên gia Video Kỹ thuật số, Người có nhu cầu và OEM
AT278USB là một giải pháp lý tưởng cho một số ứng dụng như:

Công cụ phát triển cho R&D của máy thu DVB-T / H / C.

Cổng IP sang DVB.

Tạo dòng truyền tải DVB-T / H / C & ATCS.

Bộ tạo tín hiệu COFDM (Mặt đất), QAM (Truyền hình cáp) & ATSC độc lập để Kiểm tra & Xác thực.

Trình diễn và Triển lãm Thương mại.

Đầu ra DVB-T / H / C & ATSC cho sản phẩm OEM.

THỐNG SỐ KỸ THUẬT:

Thông số chung.

Bộ đệm trên bo mạch: 16 Mbytes.

Đầu nối IF: 75 Ohms BNC.

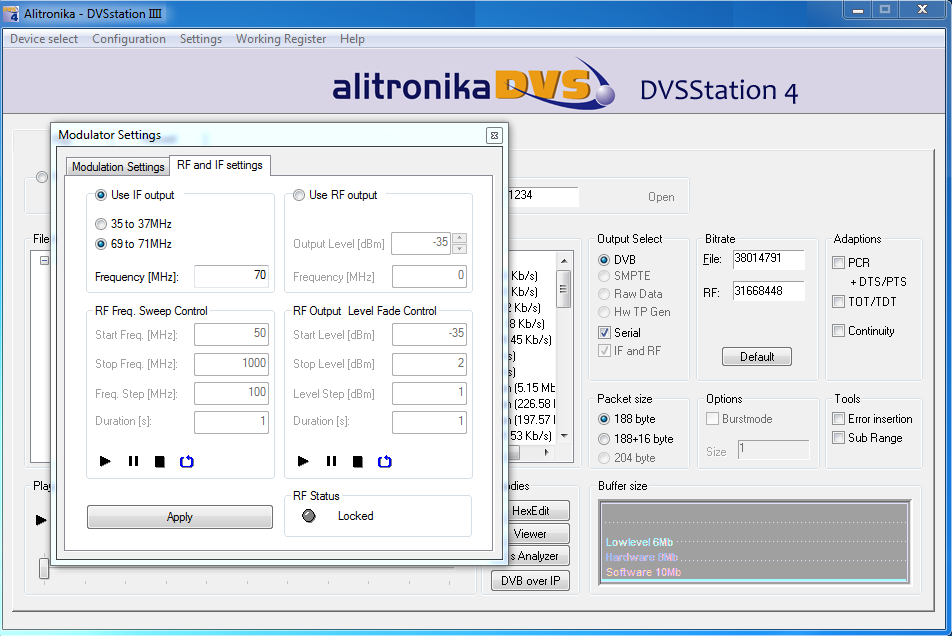

Tần số đầu ra IF: 35-37 MHz hoặc 69-71MHz có thể điều chỉnh trong các bước 1Hz.

Đầu nối RF: 75 Ohms BNC.

Dải tần số đầu ra RF: 50MHz đến 1000MHz.

Đầu ra RF Công suất trên băng thông: -15dBm đến -50dBm, có thể điều chỉnh trong các bước 0,5dB.
Thông số kỹ thuật DVB-T / H.

Băng thông kênh: 5MHz, 6MHz, 7MHz, 8MHz.

Phổ COFDM: sóng mang 2k, 4k và 8k không phân cấp.

Tiêu chuẩn: COFDM theo EN 300 744.

Chế độ điều chế: QPSK, 16QAM và 64QAM.

Chế độ khoảng thời gian bảo vệ: 1/32, 1/16, 1/8 và 1/4.

Tỷ lệ mã FEC: 1/2, 2/3, 3/4,5/6, 7/8.

chế độ quang phổ: Cả ngược và không ngược.
Thông số kỹ thuật DVB-C.

Băng thông kênh: 6MHz, 8MHz.

Tiêu chuẩn: QAM theo EN 300 744.

Chế độ điều chế: 16QAM, 32QAM, 64QAM, 128QAM và 256QAM.
Thông số kỹ thuật ATSC 8-VSB
Băng thông kênh: 6MHz.
Tiêu chuẩn: A/53 8-VSB.
Thông số DVB-ASI

Đầu nối đầu vào DVB-ASI: 75 Ohms BNC.

DVB-ASI Suy hao hồi lưu đầu vào: 15dB.

Phần mềm ứng dụng:

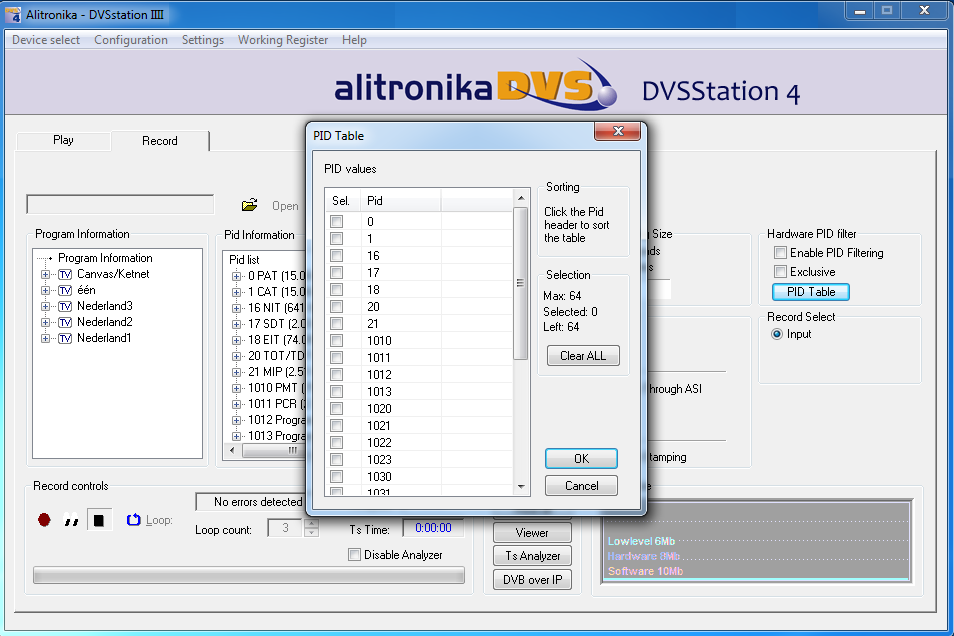

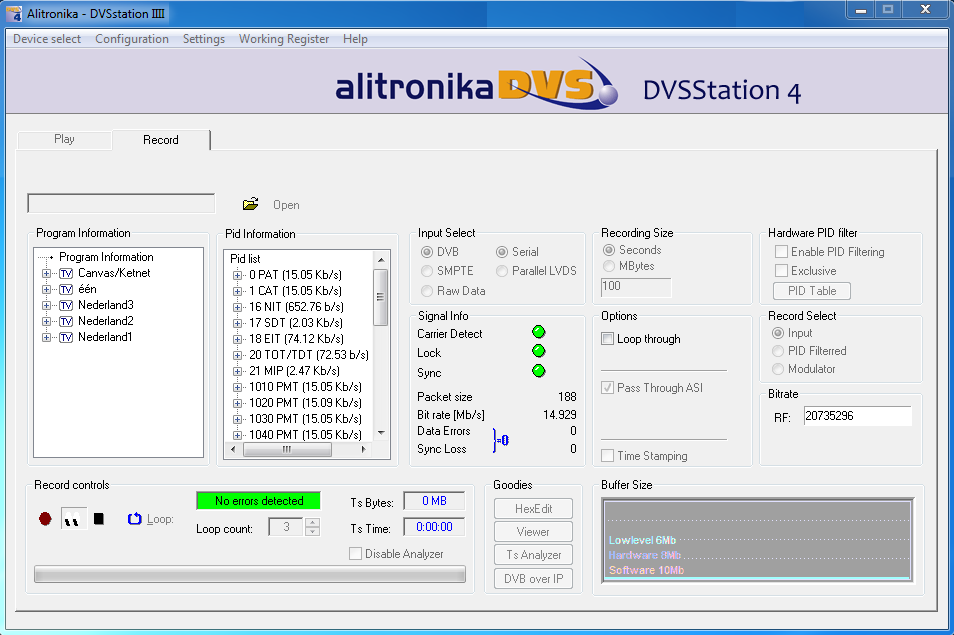

DVSStation3/4/IP: Các thiết bị của Alitronika được hỗ trợ bởi DVSStation3 / DVSStation4 hoặc DVSStationIP, phần mềm ứng dụng chuyển đổi, ghi, phân tích và ứng dụng chuyển đổi MIỄN PHÍ của Alitronika. Vui lòng tham khảo đặc điểm kỹ thuật và Hướng dẫn sử dụng của các ứng dụng này để biết thêm thông tin. Tốt hơn nữa hãy tải chúng xuống từ trang web của chúng tôi và dùng thử. Chúng hoạt động ở chế độ DEMO mà không cần bất kỳ thiết bị Alitronika nào.

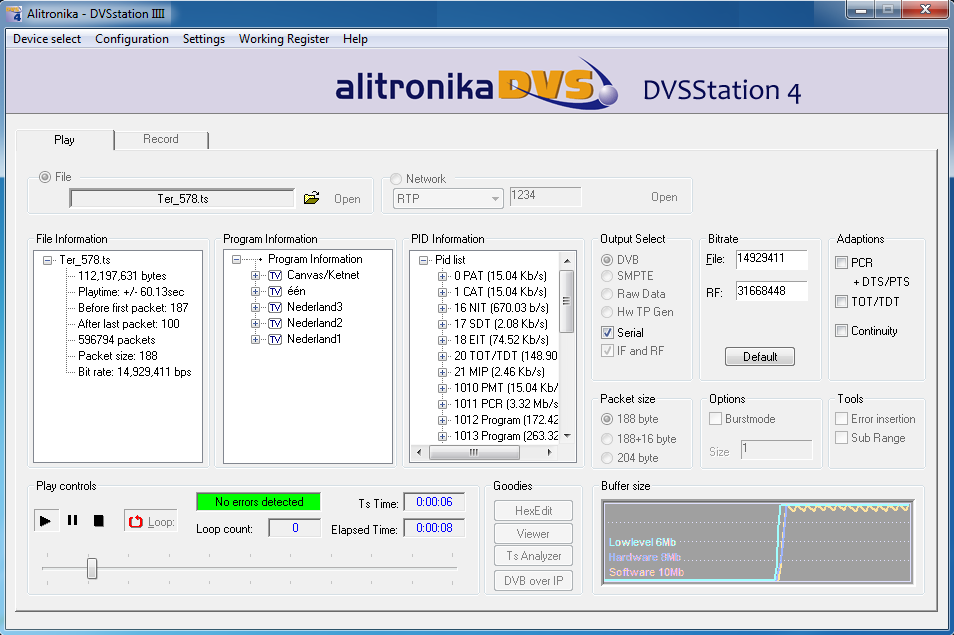

Play Screen=> In normal operating conditions
