AT278PCI
AT278PCI
Bộ điều biến chi phí thấp đa tiêu chuẩn
Bộ điều chế DVB-T2/T/H/C ( QAM-A/B/C ), ATSC 8-VSB & ISDB-T
Bộ chuyển đổi nâng cấp VHF & UHF
Đầu ra RF
Các tính năng tiêu chuẩn:
Kết hợp bộ điều chế DVB-T / H, DVB-C, ATSC 8-VSB & ISDB-T với bộ đổi tần số VHF & UHF . PCI 2.2, 32 bit, 33/66MHz 3.3V. Bus Master DMA, Giao thức phân tán / tập hợp giao diện. Trình điều khiển Windows XP, Vista, Windows 7 (64bit) + Trình điều khiển SDK & Linux. Đi kèm với Phần mềm ứng dụng của DVSStation4 Alitronika. Hỗ trợ DVB Theo Tiêu chuẩn A1010 Rev1 và EN50083. Điều chế các tệp Luồng truyền tải từ Đĩa cứng. Điều chế Dòng truyền tải từ các đầu vào ASI hoặc SPI. Tất cả các quá trình điều chế được thực hiện bởi phần cứng để không có tải trên bộ xử lý PC,Vì vậy, không cần phải có một PC hiệu suất cao đắt tiền.
Hỗ trợ chế độ Burst hoặc liên tục, kích thước gói tin 188 và 204. Tốc độ bit:- DVB-T/H : 4.98 MB/s đến 31.67 MB/S.
- DVB-C : 14 MB/s đến 65 MB/S.
- ATSC : 10.76 MBaud đến 19.30 MBaud.
Đầu vào
Đầu vào DVB-ASI. Đầu vào DVB-SPI.Đầu ra

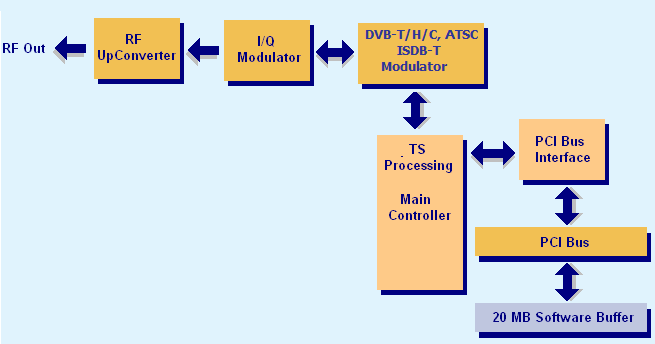

Đầu ra RF.SƠ ĐỒ KHỐI:
ỨNG DỤNG:
Được nhắm mục tiêu cho các Chuyên gia Video Kỹ thuật số, Người có nhu cầu và OEMAT278PCI là một giải pháp lý tưởng cho một số ứng dụng như:
Công cụ phát triển cho R&D của máy thu DVB-T / H / C. cổng IP sang DVB. Tạo dòng truyền tải DVB-T / H / C, ATCS & ISDB-T. Bộ tạo tín hiệu COFDM (Mặt đất), QAM (Truyền hình cáp), ATSC & ISDB-T độc lập để Kiểm tra & Xác thực. Trình diễn và Triển lãm Thương mại. Đầu ra DVB-T / H / C, ATCS & ISDB-T cho sản phẩm OEM.
THÔNG SỐ KỸ THUẬT:
Thông số chung. Bộ đệm trên bo mạch:16 Mbytes. Đầu nối RF:75 Ohms BNC. Dải tần số đầu ra RF:50MHz đến 1000MHz. Công suất đầu ra RF trên băng thông:+ 2dBm đến -35dBm, có thể điều chỉnh trong các bước 0,5dB.Thông số kỹ thuật DVB-T / H.
Băng thông kênh: 5MHz, 6MHz, 7MHz, 8MHz. Phổ COFDM (kích thước FFT):sóng mang 2k, 4k và 8k không phân cấp. Tiêu chuẩn: COFDM according EN 300 744. Chế độ điều chế:QPSK, 16QAM và 64QAM. Chế độ khoảng thời gian bảo vệ:1/32, 1/16, 1/8 và 1/4. Tỷ lệ mã FEC:1/2, 2/3, 3/4,5/6, 7/8. Tốc độ bit TS:24Mbps đến 32Mbps. Chế độ quang phổ: Cả ngược và không ngược.Thông số kỹ thuật DVB-C.
Băng thông kênh: 6MHz, 8MHz. Tiêu chuẩn:QAM according EN 300 744. Chế độ điều chế:16QAM, 32QAM, 64QAM, 128QAM và 256QAM.Thông số kỹ thuật ATSC 8-VSB.
Băng thông kênh:6MHz. Tiêu chuẩn:A/53 8-VSB.Thông số ISDT.
Băng thông kênh: 6MHz Tiêu chuẩn: ARIB STD-B31Phần mềm ứng dụng:

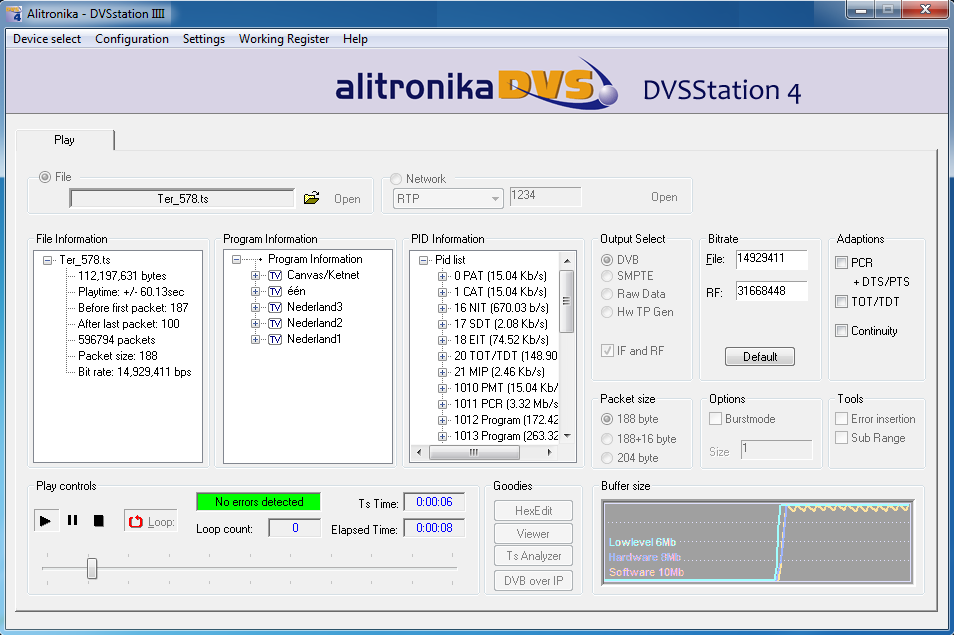

DVSStation3/4/IP: Các thiết bị của Alitronika được hỗ trợ bởi DVSStation3 / DVSStation4 hoặc DVSStationIP, phần mềm ứng dụng chuyển đổi, ghi, phân tích và ứng dụng chuyển đổi MIỄN PHÍ của Alitronika. Vui lòng tham khảo đặc điểm kỹ thuật và Hướng dẫn sử dụng của các ứng dụng này để biết thêm thông tin. Tốt hơn nữa hãy tải chúng xuống từ trang web của chúng tôi và dùng thử. Chúng hoạt động ở chế độ DEMO mà không cần bất kỳ thiết bị Alitronika nào.Play Screen=> In normal operating conditions

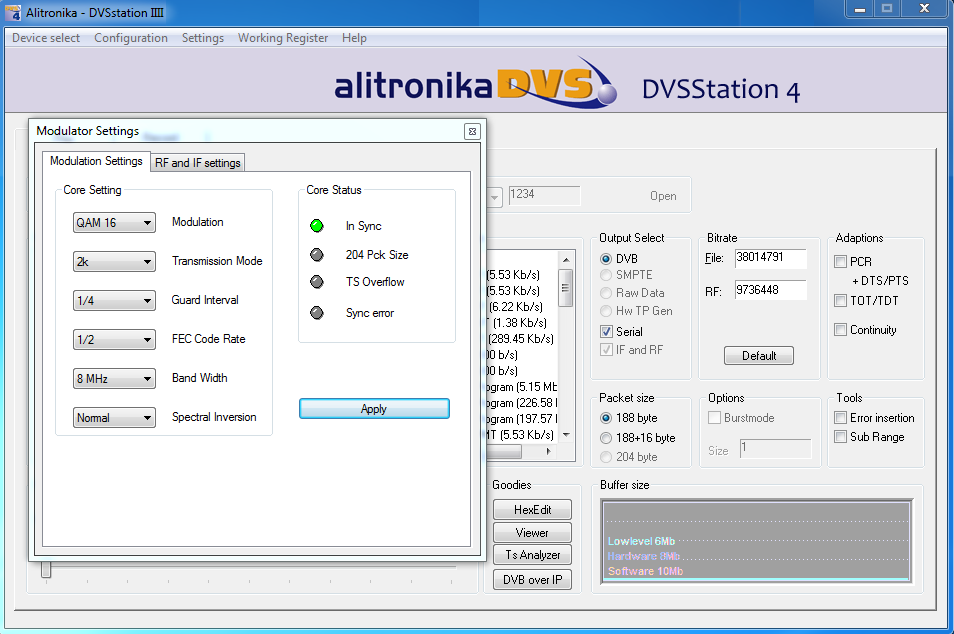

ISDB-T Settings

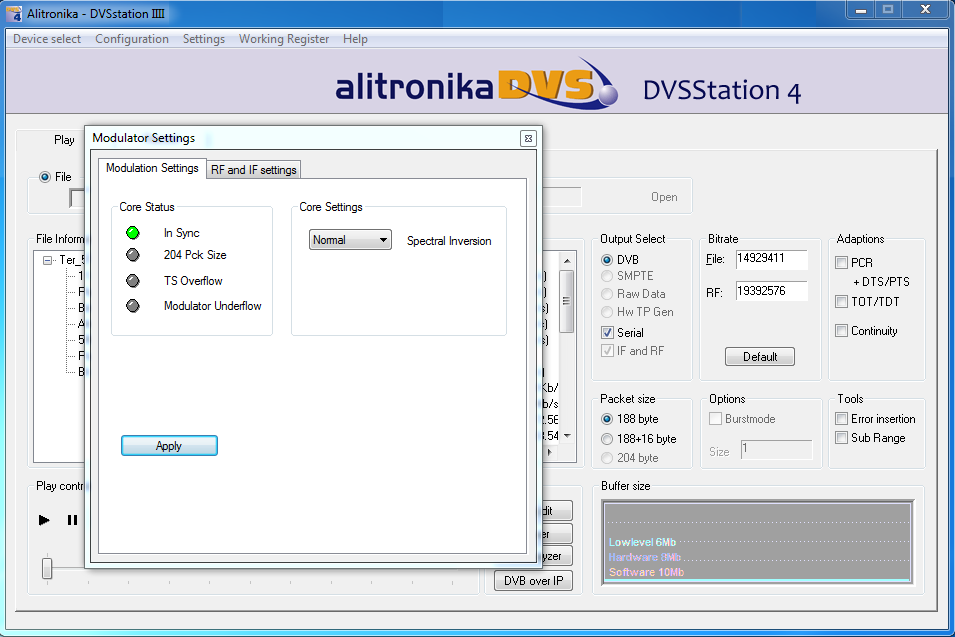

ATSC Settings

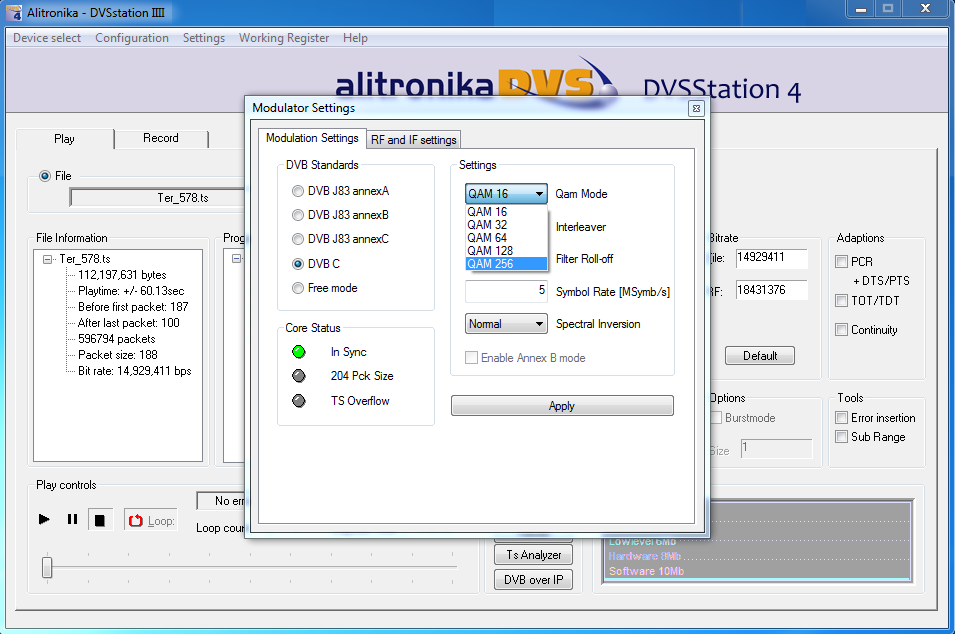

DVB-C Settings
DVB-T Settings

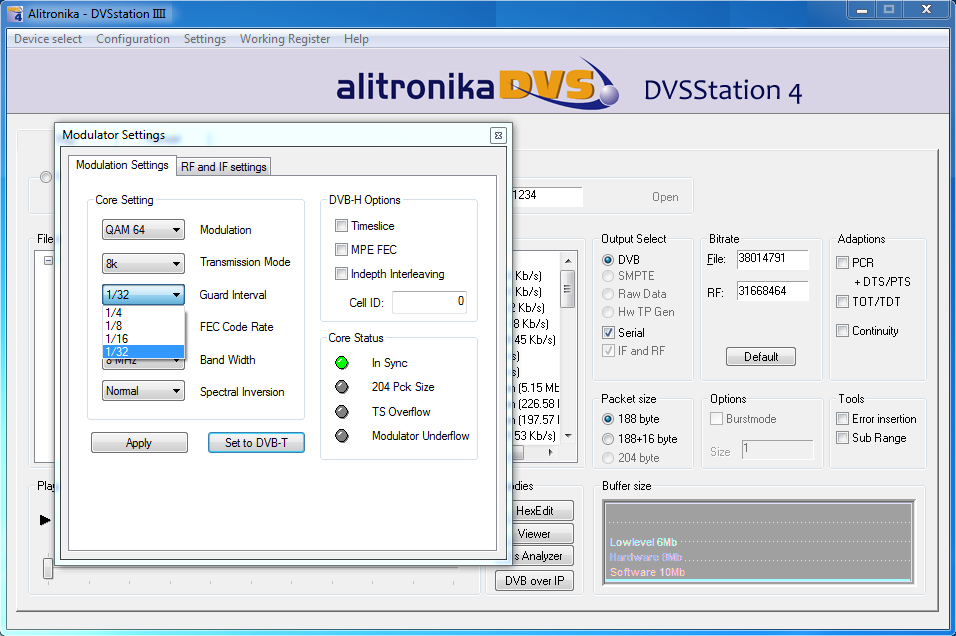

DVB-T Guard Interval Settings

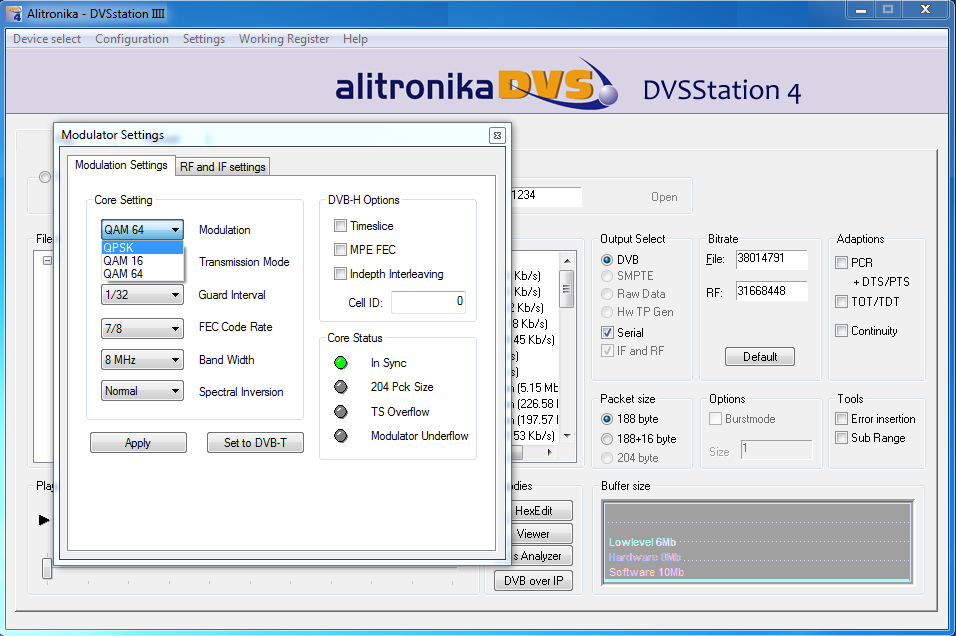

DVB-T Modulation Mode Settings

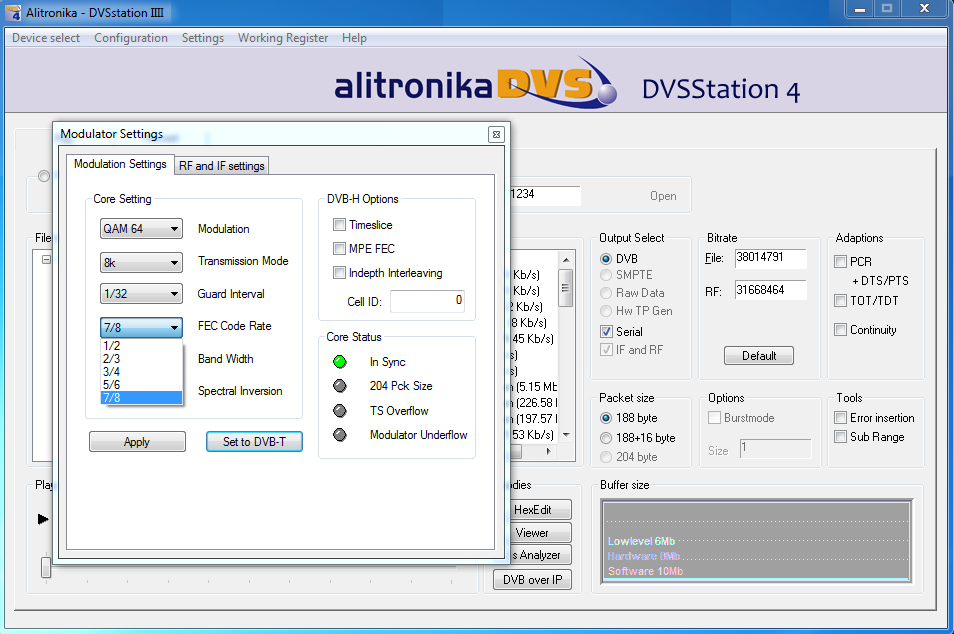

DVB-T FEC Settings

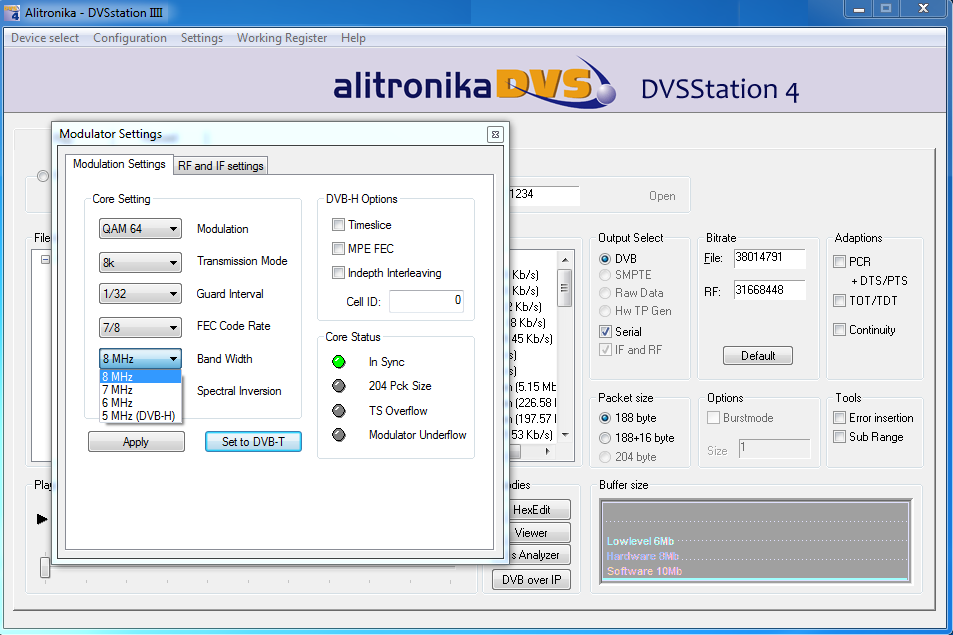

DVB-T Bandwidth Settings

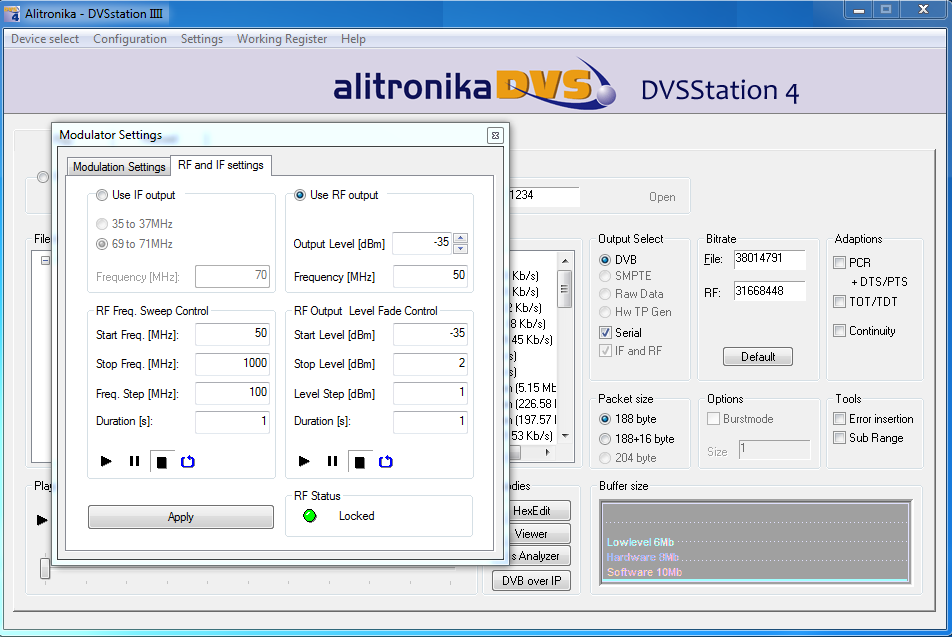

Rf Settings
The application software provides the user with many functions & features such as :

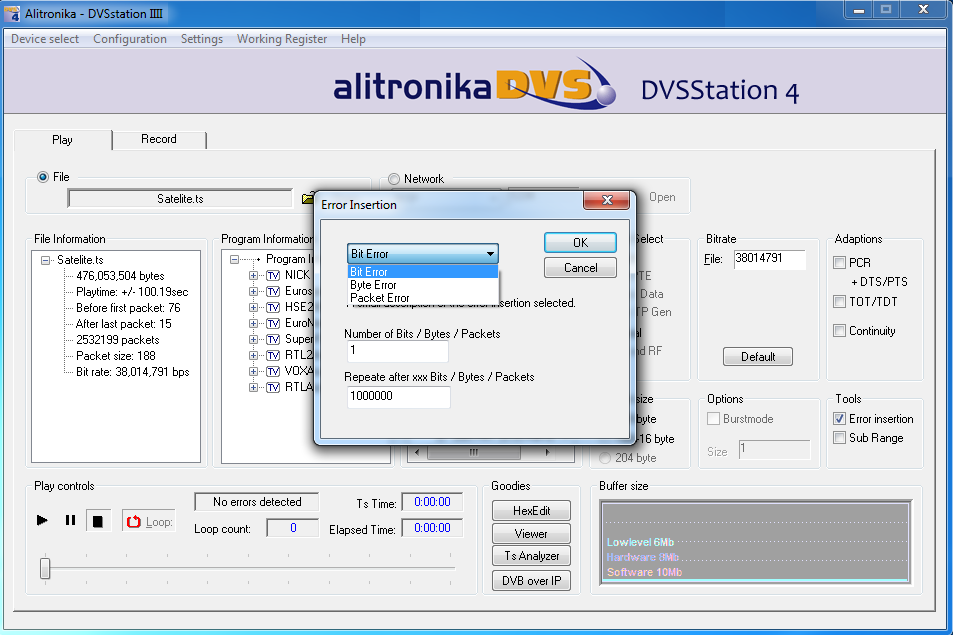

Bit, Byte & Packet error insertion

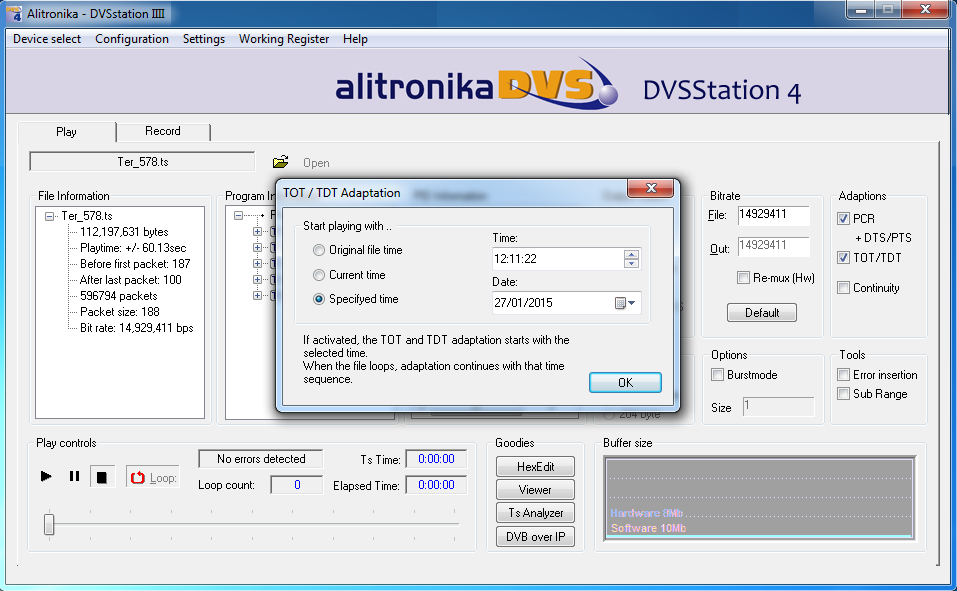

TOT & TDT selection

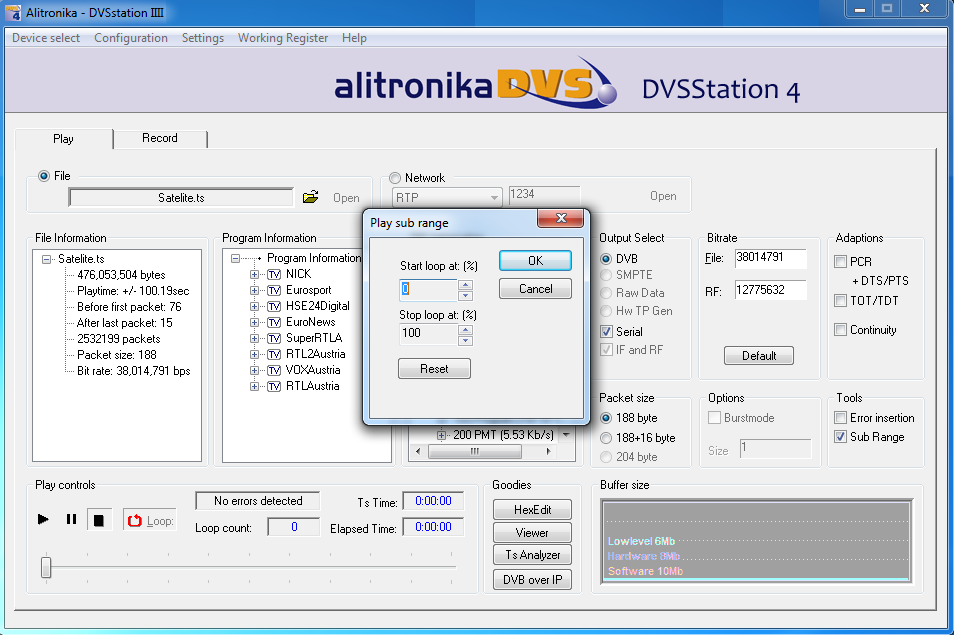

PlayBack in loops, sub-loops.......

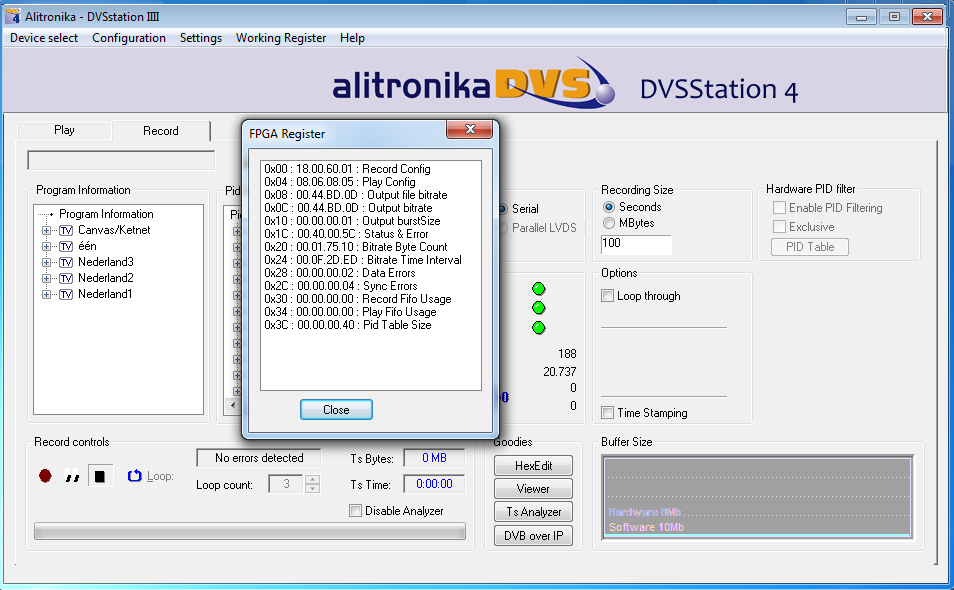

Hardware Working Regiters are accessable for monitoring

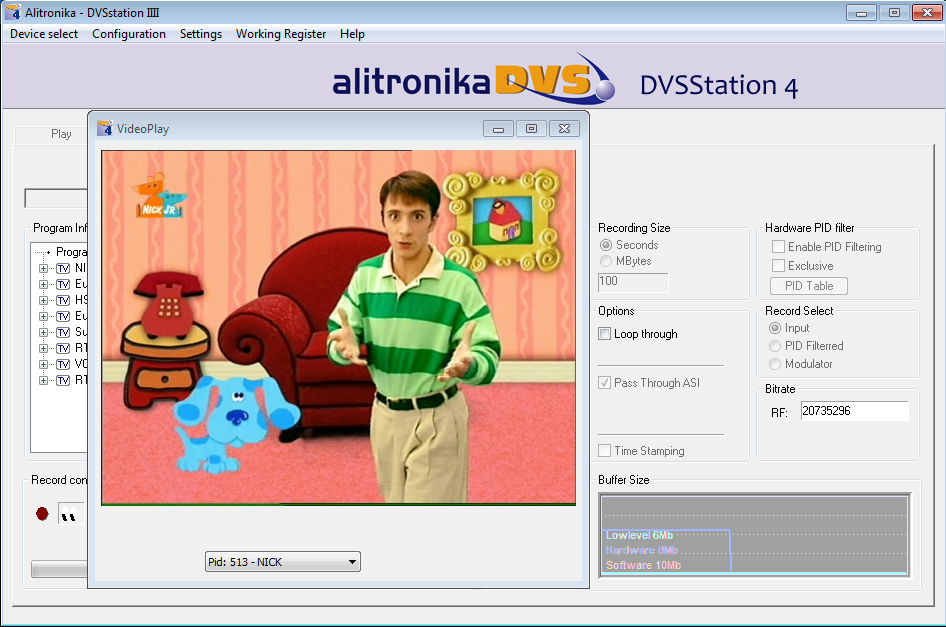

Among the "Goodies" are a Video Viewer

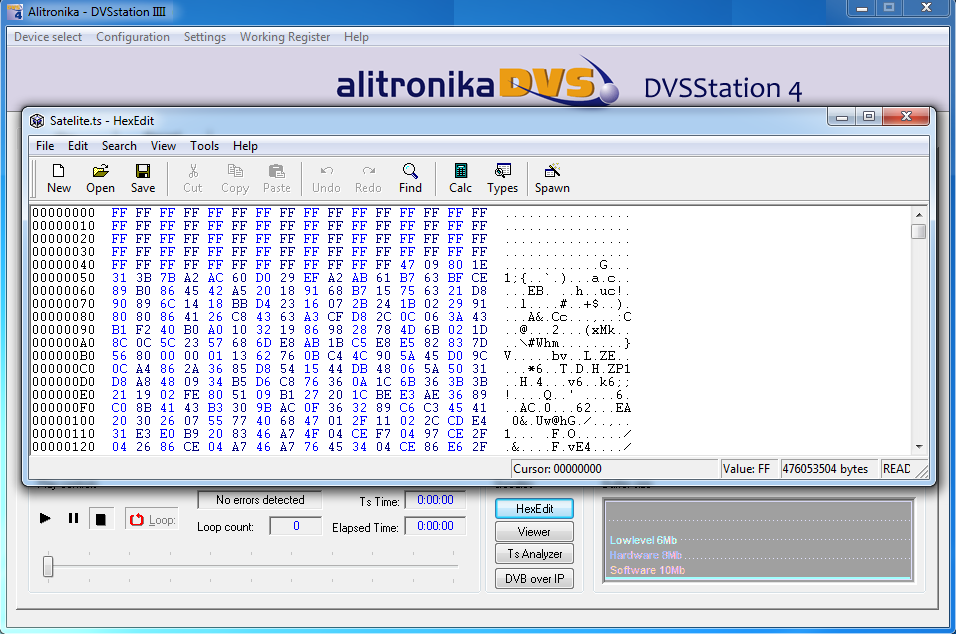

Hex Editor

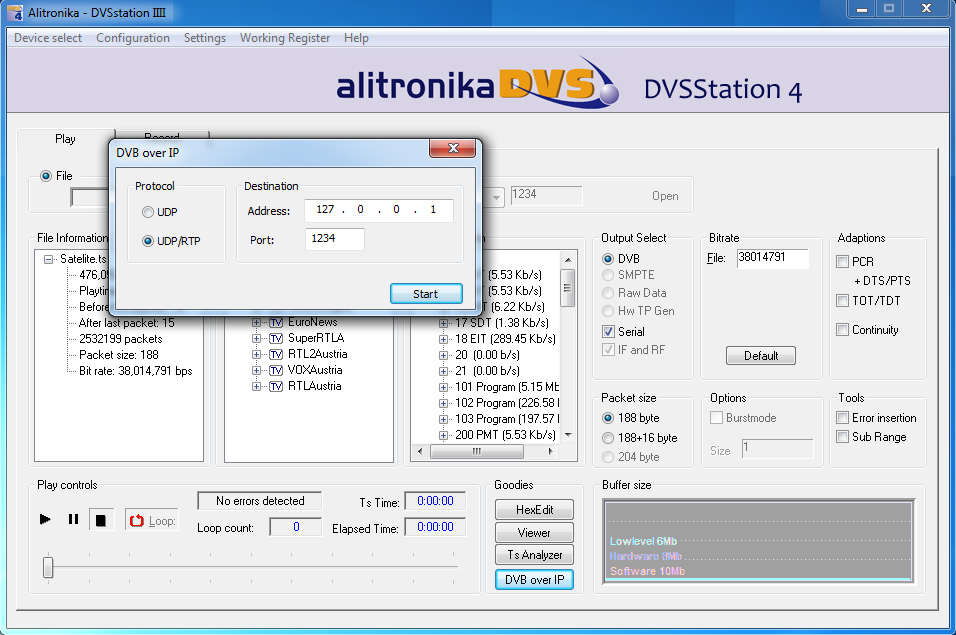

A DVB to IP Player/Converter
As well as the Integrated Quick TS Analyzer, TSReader support these devices.
